Fabriquer un trotteur "Camion de pompier"

Publié par BSDB sur 28 Novembre 2012, 02:30am

Catégories : #trotteur bois, #camion trotteur, #aide à la marche, #jouet à marcher, #trotteur camion, #jouet trotteur, #jouet bois DIY, #jouet à faire soit même, #fabriquer un trotteur

Bonjour à tous,

Pour celles et ceux qui souhaiteraient comme moi fabriquer un petit véhicule d'aide à la marche pour son petit bout de chou, je vous propose ces qlqes pages avec plans et photos de la réalisation d'un tel objet.

C'est en fait ce que j'aurais voulu trouver...

Car quand je vois les tarifs d'un malheureux trotteur en bois ~ 80€, je tombe à la renverse ! Et pour ce qui est des matières à base de pétrole, vous l'aurez compris je ne suis pas trop pour ces jouets en plastique qui prolifèrent tout azimut.

J'ai cherché un bon moment sur la toile qlqes chose (plans, photos de montage ou expérience) qui pourrait m'aider à réaliser un trotteur en bois pour mon p'tit gars (10 mois) mais je n'ai rien trouvé de très pertinent.

Je me suis donc mis à rechercher l'image d'un jouet existant dans l'idée de le reproduire "DIY" (un modèle facile tant qu'à faire)

Et j'ai trouvé ceci :

Joli, non ?

Trop bien...! Pile poil le genre de véhicule que je recherchais. Je n'ose même pas vous annoncer le prix de cet engin (!)
Allez, et puis si, j'ose...

En boutique il m'en aurait coûté la bagatelle de 268€ !!! Et oui vous avez bien lu !!!
Inutile de vous dire que ce n'est pas du tout dans mes moyens. L'idée était de le réaliser à moindre frais, uniquement avec du bois de récup' !

Bien évidemment j'ai extrapolé les dimensions en tenant compte des proportions, donc un peu au pif...

J'ai également modifié un tout petit peu le modèle car je n'avais pas l'utilité de la bobine de fil sous l'echelle ni des gyrophares. Je souhaitais que mon petit bout puisse y transporter ses joujoux, c'est pour cette raison que la base rappelle un plateau. On peut y déposer une panière en osier remplie de jouets.

Cela dit, je mets à disposition le schéma (avec mes cotes) mais bien sûr, libre à vous de faire un camion de 2m50 de long... ;o)

Je voulais juste apporter une petite précision avant de commencer, je ne fabrique pas ce type de jouet dans un but lucratif, ce n'est pas mon métier, juste de la débrouillardise ! En aucun cas je cherche à faire de tort à la société qui les produit, et les distribue. Il ne s'agit pas de contrefaçon, mais simplement d'une reproduction modifiée à titre privé uniquement. Ceci étant dit voici le déroulement des opérations. Pour toute question (si toutefois il y en a) vous pouvez me contacter via le mail figurant sur ce blog.

Bonne découverte, et bon bricolage...

Fabriquer un trotteur "Camion de pompier"

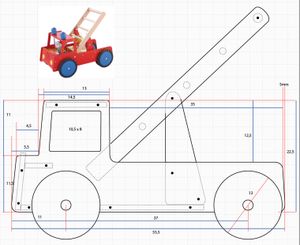

Tout d'abord, réalisation du schéma (les dimensions sont une estimation) en restant le plus possible dans les proportions... Ce qui compte c'est qu'il y ait 47/50 cm du sol au sommet de l'echelle, pour que le chouchou n'ait pas besoin de lever les bras pour pousser son bolide. Toutes les cotes sont exprimées en cm.
(comme d'hab' 1 clic sur l'image pour agrandir)

(plan à plat pour évaluer la taille de la planche. Le rectangle de couleur autour de la forme principale a une dimension de 55,5 cm sur 22,5 cm)

Choix de la planche de récup' pour optimiser les coupes... Il s'agit de contreplaqué de 1,5 cm d'épaisseur.

Traçages et découpes des différentes parties du camion... En prenant soin de perçer deux trous de 10mm dans les deux angles opposés des fenêtres. (cela en facilite la découpe avec la scie sauteuse)

Traçages et découpes des différentes parties du camion... En prenant soin de perçer deux trous de 10mm dans les deux angles opposés des fenêtres. (cela en facilite la découpe avec la scie sauteuse)

Je présente les éléments après les découpes pour un assemblage de contrôle...

Je passe ensuite à la partie la plus improbable pour moi (car je ne dispose pas de tour à bois), la réalisation des roues. Je découpe grossièrement quatre disques de 13 cm de diamètre que je finalise en les passant au disque à poncer monté sur une mortaiseuse !!! Ben oui c'est pas fait pour ça à la base mais bon... Ca tourne trop vite et mon disque à poncer a fumé !!! Le mieux c'est d'utiliser une perceuse montée en fixe sur une table; à défaut de tour à bois. Ensuite je creuse une feuillure au centre de l'épaisseur du disque pour y insérer un gros caoutchouc carré (pas top non plus mais je n'ai pas trouvé de joint torique de ce diamètre et gros de plus de 5mm) !!! On fait avec ce qu'on a, c'est l'idée de départ.

Je passe ensuite à la partie la plus improbable pour moi (car je ne dispose pas de tour à bois), la réalisation des roues. Je découpe grossièrement quatre disques de 13 cm de diamètre que je finalise en les passant au disque à poncer monté sur une mortaiseuse !!! Ben oui c'est pas fait pour ça à la base mais bon... Ca tourne trop vite et mon disque à poncer a fumé !!! Le mieux c'est d'utiliser une perceuse montée en fixe sur une table; à défaut de tour à bois. Ensuite je creuse une feuillure au centre de l'épaisseur du disque pour y insérer un gros caoutchouc carré (pas top non plus mais je n'ai pas trouvé de joint torique de ce diamètre et gros de plus de 5mm) !!! On fait avec ce qu'on a, c'est l'idée de départ.

Après vous pouvez voir le détail pour les axes de roues et des inserts, une simple vis "polier" qui sera vissée dans les inserts. (Toujours un clic sur l'image pour agrandir...)

Après vous pouvez voir le détail pour les axes de roues et des inserts, une simple vis "polier" qui sera vissée dans les inserts. (Toujours un clic sur l'image pour agrandir...)

Voici ce que ça donne après le pré-perçage des trous pour les vis des deux flancs principaux (suivant les repères du schéma initial), car j'ai décidé d'assembler dans l'épaisseur des planches. Et voici le type de vis utilisé. Il ne me reste plus qu'a faire l'echelle.

Voici ce que ça donne après le pré-perçage des trous pour les vis des deux flancs principaux (suivant les repères du schéma initial), car j'ai décidé d'assembler dans l'épaisseur des planches. Et voici le type de vis utilisé. Il ne me reste plus qu'a faire l'echelle.

Ben pas grand chose à dire pour l'echelle, deux morceaux de tasseaux, un manche à balai et le tour est joué ! Prévoir deux entretoises pour la fixation, je les ai obtenues avec une scie cloche diamètre 30mm.

Ben pas grand chose à dire pour l'echelle, deux morceaux de tasseaux, un manche à balai et le tour est joué ! Prévoir deux entretoises pour la fixation, je les ai obtenues avec une scie cloche diamètre 30mm.

Voici qlqes détails d'assemblages pour l'entretoise de l'echelle et l'équerre de support...

Voici qlqes détails d'assemblages pour l'entretoise de l'echelle et l'équerre de support...

Assemblage avant ponçage, attention les vis ne sont pas encore serrées complètement car je redémonte tout pour ponçer chaque pièce ! Ok, j'ai un peu abusé pour les prises de vue mais c'était pour que vous puissiez pomper correctement au cas où... ;o)

Assemblage avant ponçage, attention les vis ne sont pas encore serrées complètement car je redémonte tout pour ponçer chaque pièce ! Ok, j'ai un peu abusé pour les prises de vue mais c'était pour que vous puissiez pomper correctement au cas où... ;o)

Et enfin le final monté et ponçé (avec un rajout de deux petits phares vissés de l'intérieur) prêt à peindre ou vernir au choix... Perso je préfère le laisser brut, le p'tit bout se fera un plaisir de le décorer à sa guise un peu plus tard...

Et enfin le final monté et ponçé (avec un rajout de deux petits phares vissés de l'intérieur) prêt à peindre ou vernir au choix... Perso je préfère le laisser brut, le p'tit bout se fera un plaisir de le décorer à sa guise un peu plus tard...

Voilà, j'espère que ce petit album vous aura aidé ou encouragé pour votre réalisation. Il m'aura fallu deux jours pour ce travail, 0€ (ça c'est top quand même) et relativement peu d'outils :

- 1 scie sauteuse,
- 1 perceuse,
- 1 ponçeuse,
-1 tournevis,
-1 clé de 10 (pour les contre-écrous des roues),
-1 mortaiseuse (mais ce n'est pas nécessaire) car les caoutchoucs au centre des roues ne tiennent pas du fait qu'ils sont de forme carré et non torique, donc pas concluant, du coup je les ai retiré. Et ça roule très bien. J'ai pris soin de serrer les roues de façon à produire une résistance lors de la poussée de l'engin, histoire que mon petit bonhomme ne se prenne pas un gadin dès les premiers pas !

De toute évidence ne laissez pas votre enfant seul manipuler un tel jouet surtout dans les débuts. Mieux vaut l'accompagner jusqu'à une certaine assurance.

Bye, bye...

BSDB.

Et voici la mise en situation ;o)

Télécharger Plan Camion

Et voici à la demande de Eodalf les plans à l'échelle... Bonne réalisation. BSDB
